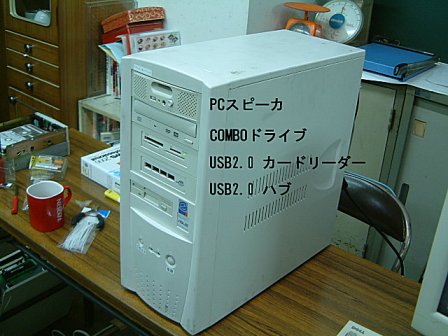

長らく不調続きだった工場メイン機のＣＰＵ、マザボを入れ替え、インターフェースを改善
して見違える様なモデルに徹底改造します。

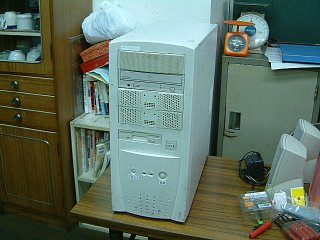

改造前の姿。AMD-K6 300MHz,Epox MVP3-G搭載。

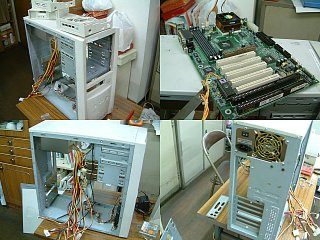

旧環境を取り外す。

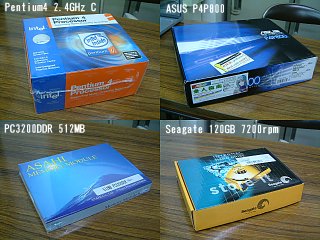

主要部品の紹介その１。

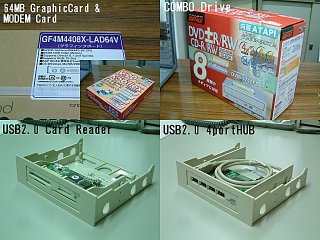

主要部品の紹介その２。

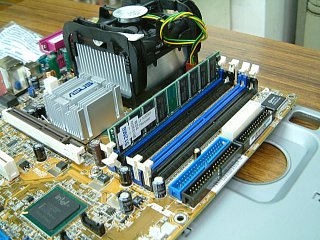

マザボにＣＰＵとメモリを実装する。
旧タイプのケースでは当たり逃げ加工をする。

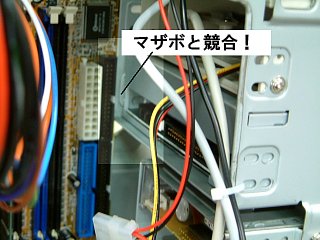

フロントパーツはマザボとの競合がある。
この順番で配置すると良い。

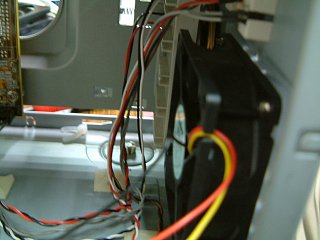

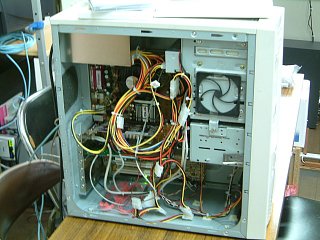

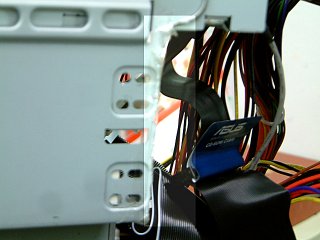

配線はファンとの接触を避ける様にする。
必要に応じ、ケースファンを強力型に交換。

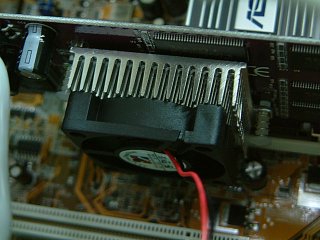

グラフィックチップにも放熱ファンを取り付ける。

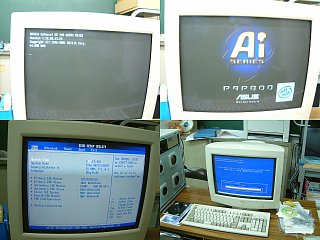

電源、BIOSチェックの後OS等をインストール。

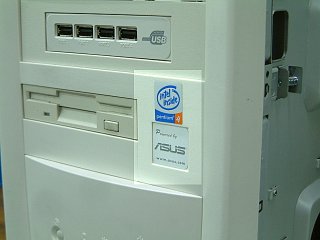

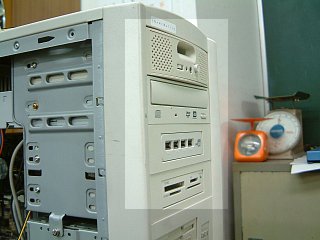

完成後、栄えあるエンブレムを装着。
主要諸元
（入替前）
ＣＰＵ ＡＭＤ−Ｋ６ ３００ＭＨｚ
Ｍ／Ｂ Ｅｐｏｘ ＭＶＰ３−Ｇ ＰＣ１００、ＵＳＢ１．１
メモリ ＰＣ１００ １２８ＭＢＸ２ ＨＤＤ ＡＴＡ３３ ３０ＧＢＸ２
その他 ＧｅＦｏｒｃｅグラフィックカード（３２ＭＢ ＡＧＰ４Ｘ）
１００ＢＡＳＥ−ＴＸ ＬＡＮカード（ＰＣＩ）
サウンドカード（ＰＣＩ）
外付モデム（Ｖ９０）
（入替後）
ＣＰＵ Ｐｅｎｔｉｕｍ４ ２．４ＧＨｚＣ
Ｍ／Ｂ ＡＳＵＳ Ｐ４Ｐ８００ ＦＳＢ８００、オンボードＬＡＮ＆サウンド、ＵＳＢ２．０
メモリ ＰＣ３２００ＤＤＲ ５１２ＭＢ ＨＤＤ ＡＴＡ１００ １２０ＧＢ
その他 ＧｅＦｏｒｃｅグラフィックカード（６４ＭＢ ＡＧＰ４−８Ｘ）
モデムカード（Ｖ９２ ＰＣＩ）
