ＪＲ２０００系気動車　Making of JR Series 2000 Diesel Car
　Japanese Only.





ＴＶ「人生の楽園」で紹介されたレールショップ南風からＪＲ四国２０００系気
動車キットが発売されました。独自の台車機構を活かし、オリジナルの組立手法
では不可能な非貫通先頭車のライティング（貫通側は動力車指定）を実現します。

なお、本編ならびにキットの製作にあたり、平成１７年３月２日に宿毛駅で衝突
損傷した南風１７号の車両（２００８・２２１８・２１１６）と殉職した運転士
に哀悼の意を捧げ、罹災した乗客乗員の皆様にお見舞い申し上げます。



　　車体の製作

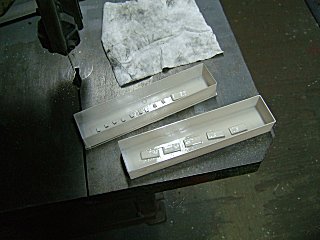

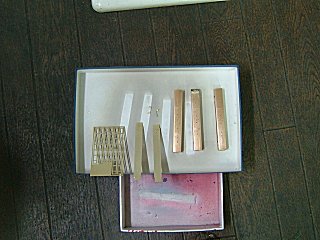

　　　金属パーツをクレンザー洗浄する。

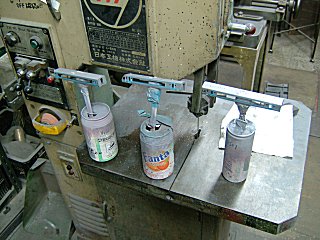

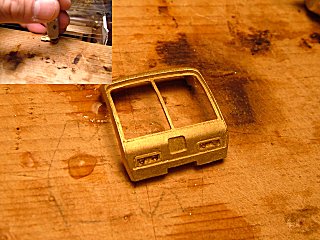

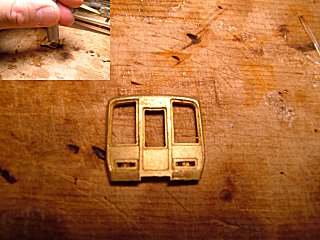

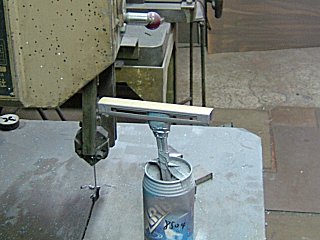

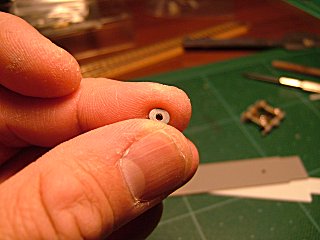

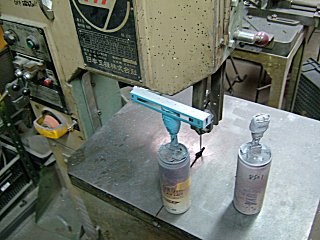

　　　非貫通先頭妻板にライト孔を穿孔。

　　　貫通先頭妻板にライト孔を穿孔。

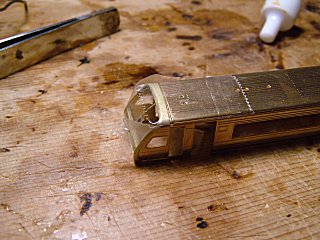

　　　接合は瞬着で仮止めして半田付け。

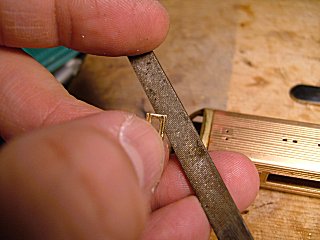

　　　非貫通側の乗務員扉を当たり逃げする。

　　　接合で生じた隙間はパテ埋めする。

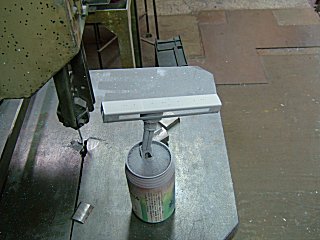

　　　十分にキサゲ処理して汚れを取る。

　　　酸洗い、クレンザー洗浄の後乾燥させる。

　　　小物の塗装と共に下地処理をする。

　　　必要に応じてパテ修正等を行う。

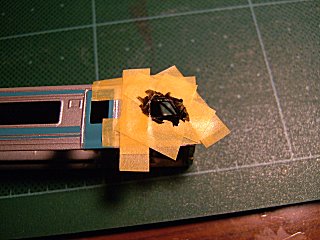

　　　テールライト孔を開ける。

　　　同じく貫通側先頭車にも開ける。

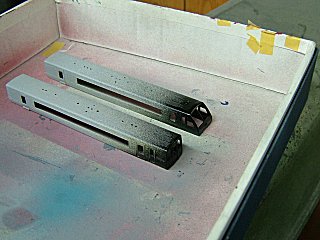

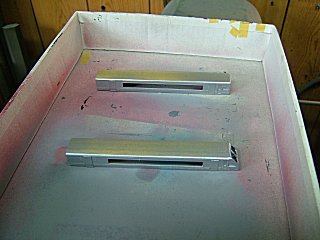

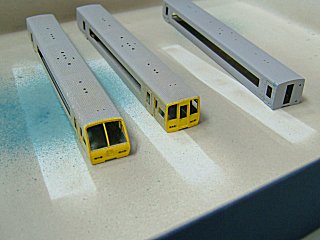

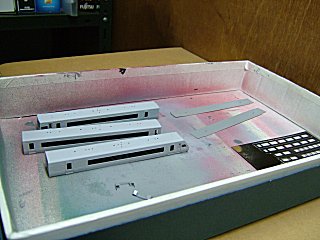

　　　先頭車に第１色を塗装する。

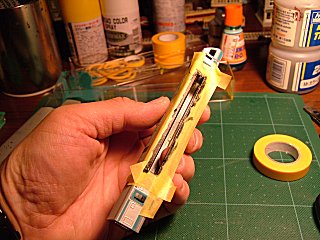

　　　先頭車にブロックマスキングをする。

　　　先頭車に第２色を塗装する。

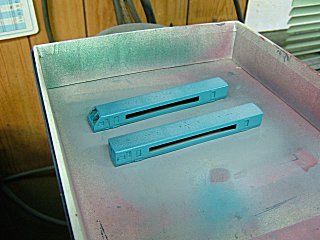

　　　中間車に第１色を塗装する。

　　　先頭車にジェルマスキングをする。

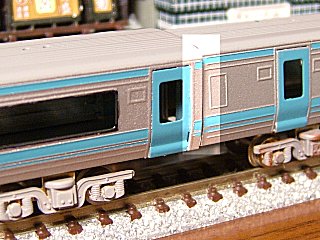

　　　中間車に帯マスキングをする。

　　　先頭車に第３色を塗装する。

　　　中間車に第２色を塗装する。

　　　先頭車に帯マスキングをする。　

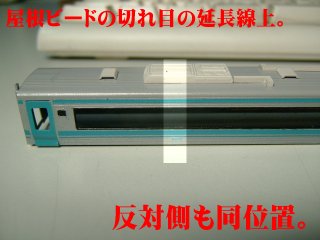

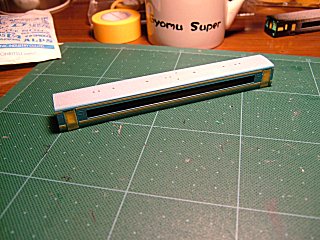

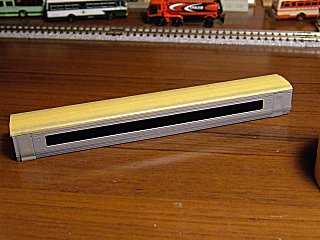

　　　中間車に屋根マスキングをする。

　　　先頭車に第４色を塗装する。

　　　中間車に最終色を塗装する。

　　　先頭車に屋根マスキングをする。

　　　先頭車に最終色を塗装する。

　　　窓枠をマスキング塗装する。

　　　窓枠のマスキング塗装例。

　　　修正等のタッチアップを行う。

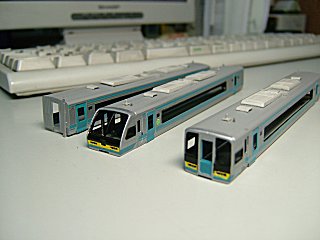

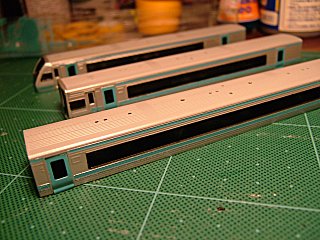

　　　タッチアップの終わった車体。

　　　グリーンマークをデカール仲介で転写。

　　　車番もデカール仲介で転写。

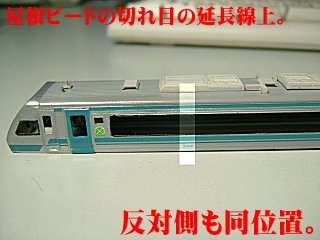

　　　２０００の側面車番位置。

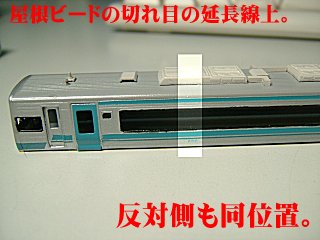

　　　２１００の側面車番位置。

　　　２２００の側面車番位置。

　　　行先表示器はポスカ黒で色差し。

　　　クリア仕上げをする。

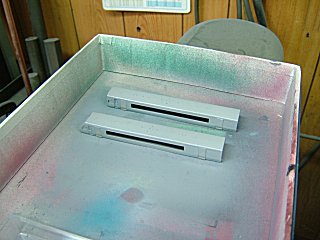

　　　クーラー等も塗装する。

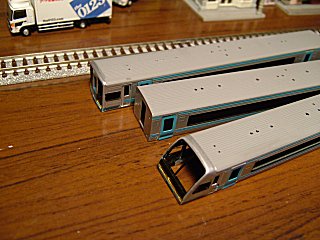

　　　塗装完了後、車体を組み立てる。

　　　車高調整はＭ車を基準に行う。

　　　車両間の高さや車両の傾きを修正する。

　　　腰高時はボルスターを削って調整する。

　　　ヘッドマークデカールを制作・貼付けする。

　　　窓ガラスパーツを取り付ける。

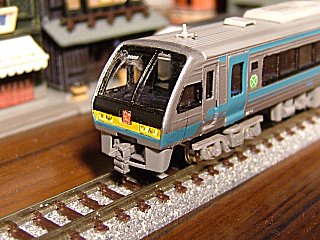

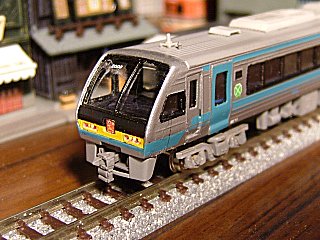

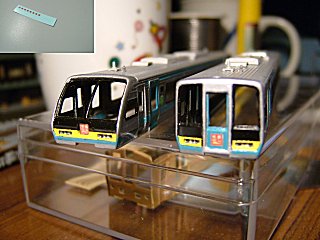

　　　前面ガラスを取り付け、車番を貼る。

　　下回り等の製作
　　　台車枠の接着剤留めでは直ぐに外れる。

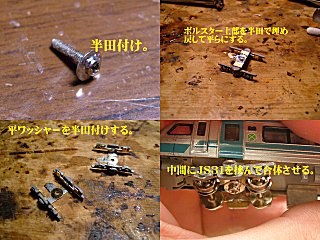

　　　面倒でも半田付けで固定する。

　　　先頭車は当たり逃げと集電対応工事をする。

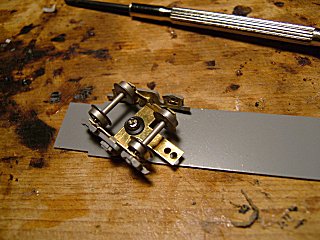

　　　集電スプリングを用い、ビスで通電する。

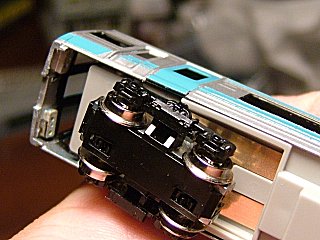

　　　回転止めと共に台車に組込んだ様子。

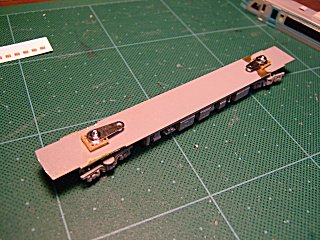

　　　プリント基板を使って絶縁する。

　　　卵ラグ板を取り付ける。

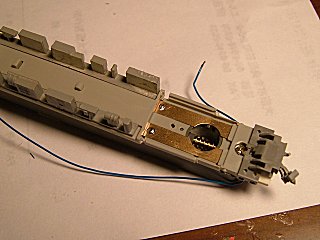

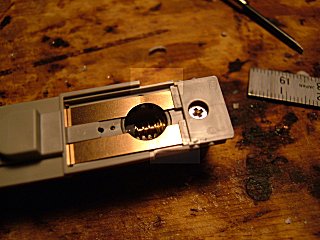

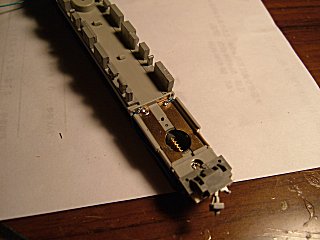

　　　ＧＭ動力を当たり逃げする。

　　　動力がボディにスッポリ入った様子。

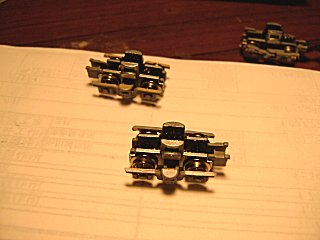

　　　動力台車の枠を交換する。

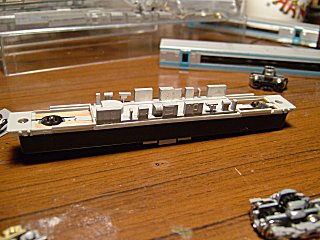

　　　床下機器類等のパーツを取り付ける。

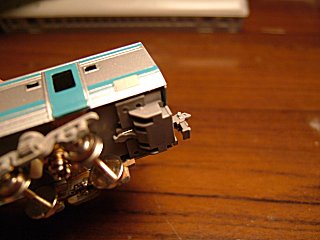

　　　カプラーを取り付ける。

　　ライティング

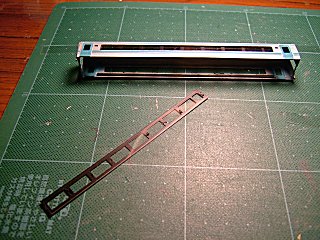

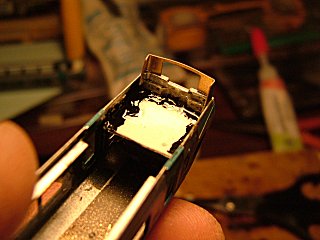

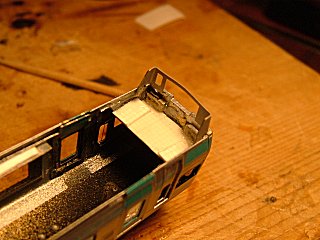

　　　プレスボード遮光板を挿入する（２０００）。

　　　プレスボード遮光板を挿入する（２１００）。

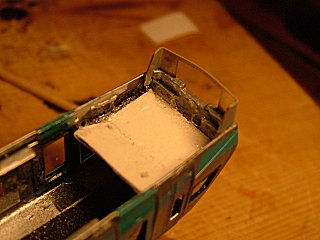

　　　パテ埋めして黒塗装する（２０００）。

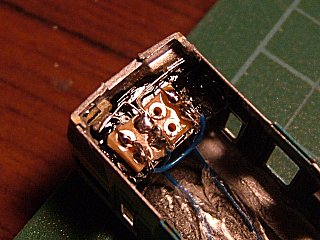

　　　ＬＥＤを配線する（２０００）。

　　　配線用切り欠きをする（２１００）。

　　　切り欠き部からワイヤリング（２１００）。

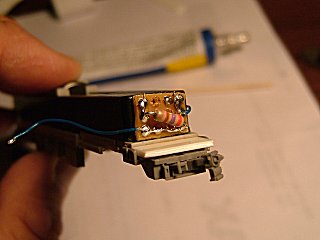

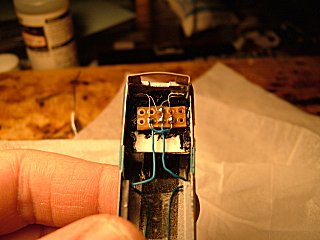

　　　後端に抵抗基板を配置（２１００）。

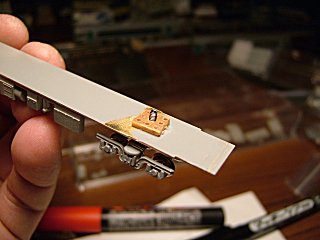

　　　台車の動きを規制しない様注意（２１００）。

　　　ＬＥＤを配線する（２１００）。

　　　下遮光板を挿入する（２１００）。

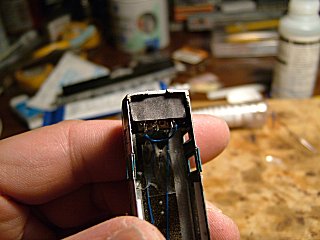

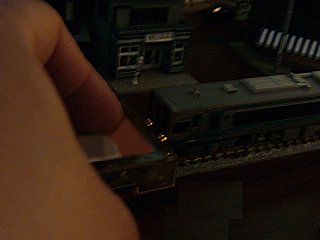

　　　遮光チェックをする（２１００）。

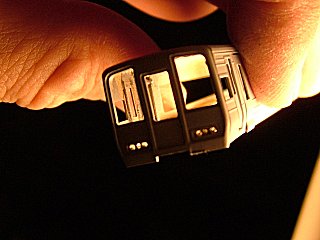

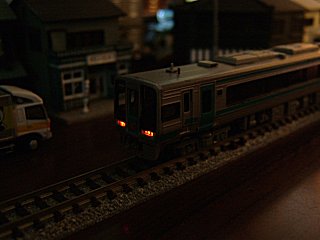

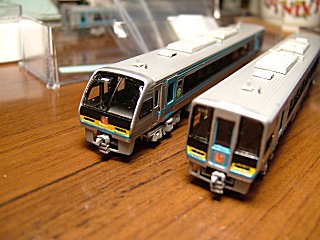

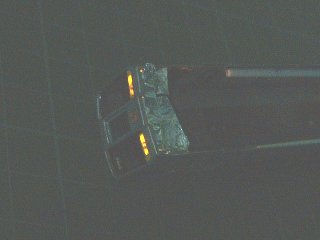

　　　ヘッドライト点灯（２０００）。

　　　テールライト点灯（２０００）。

　　　ヘッドライト点灯（２１００）。

　　　テールライト点灯（２１００）。


　　※主要パーツ　　　レールショップ南風
　　　　　　　　　　　　　　　　　ＮＫ−０１　　ＪＲ四国２０００系「南風」キット
　　　　　　　　　　　ＧＭ　　　　５５２１　　　２１ｍ動力（ＤＴ２２）
　　　　　　　　　　　　　　　　　　　　　　　　Ｔ車用片側絶縁車輪（２両分、４本）
　　　　　　　　　　　ＴＯＭＩＸ　０３３２　　　ＴＮカプラー　グレー電密連
　　　　　　　　　　　　　　　　　ＪＳ１３　　　集電スプリング（又は相当品）
　　　　　　　　　　　ＫＡＴＯ　　１１−３８７　グリーンマークインレタ　

　　※電装パーツ　　　東芝　　ＴＬＹＥ１００８Ａ（ヘッドライト）
　　　　　　　　　　　　　　　ＴＬＳＥ１００８Ａ（テールライト）
　　　　　　　　　　　　　　　抵抗　２７０オーム・１／２Ｗ

　　※主要ケミカル　　ＧＭ　＃６　青２２号（帯）、＃８　銀（ボディ、排気管）、　　
　　　　　　　　　　　　　　＃９　ねずみ１号（屋根、床下機器、台車、スカート）　
　　　　　　　　　　　　　　＃１０　黒（窓縁、窓枠、前面）、
　　　　　　　　　　　　　　＃１４　灰９号（クーラー、屋上機器）
　　　　　　　　　　　ＧＳＩクレオス　Ｊ−１　ホワイト（前面イエローの下地として）
　　　　　　　　　　　　　　　　　　　Ｊ−４　イエロー（前面）
　　　　　　　　　　　　　　　　　　　Ｂ−５１５　スーパーサーフェサー１２００
　　　　　　　　　　　　　　　　　　　Ｂ−５１６　スーパークリア半艶
　　　　　　　　　　　　　　　　　　　デカールソフター、マスキングジェル
　　　　　　　　　　　タミヤエナメル　Ｘ−２　　ブラック（ライトシールド）
　　　　　　　　　　　　　　　　　　　Ｘ−２７　クリアレッド（ライトレンズ色差し）
　　　　　　　　　　　アサヒペン　　　非鉄金属プライマー
　　　　　　　　　　　マッハ模型　　　ブラスクリーン
　　　　　　　　　　　白光　　　　　　フラックス（ステンレス、非鉄金属用）
　　　　　　　　　　　三菱鉛筆　　　　ポスカ赤（表示灯類色差し）
　　　　　　　　　　　　　　　　　　　ポスカ黒（行先表示器色差し）

　　※その他パーツ　　半田、汎用パテ、マスキングテープ（タミヤ、ＡＩＺＵ）、
　　　　　　　　　　　瞬間ボンド、透明ゴムボンド、透明デカール、アニメセルフィルム、
　　　　　　　　　　　プラ丸棒、Ｍ２Ｘ１０ビスセット、卵ラグ板、プリント基板、
　　　　　　　　　　　リード線、プレスボード又は相当品、両面テープ、アルミフォイル、
　　　　　　　　　　　ブラックペーパー、


続く　NEXT 　戻る　BACK
