クモハ５９１系高速試験車　Making of Series Kumoha 591 Testing Car
　Japanese Only.





トップ模型様にキハ３９１系の動力改良をお願いしていましたが、その途中で本
採用に至らなかったオリジナルのショート動力ユニットを頂き、これに手持ちの
ＴＯＭＩＸ３８１系旧製品のジャンクボディ改造品を組み合わせ、往年の振子式
高速度試験車クモハ５９１系を製作しました。ところが、後日この動力ユニット
の不調が始まり、泣く泣くアルモデルのアルナイン動力を使った代替ユニットを
製作・換装した次第です。(^_^;)



　　　オリジナル動力を整備する。

　　　種車を分解する。

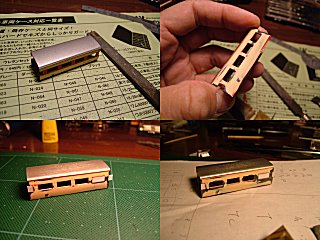

　　　中間車を寸法合わせしてカット。　

　　　不要窓を埋めてヤスリ仕上する。

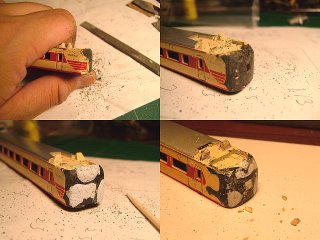

　　　Ｍｃ３先頭車を切削＆パテ埋めで造形する。　

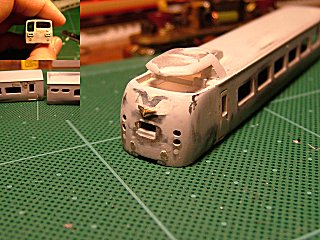

　　　更に切り継いで仕上る。　

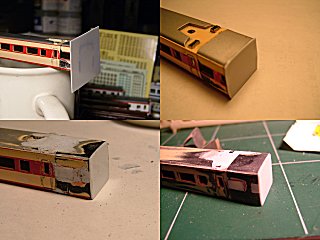

　　　Ｍｃ１先頭車は先端に中間車を切り継ぎ。　

　　　プラ板を使って先頭妻面とする。　

　　　ルーバーは黒い金網で表現する。

　　　中間車のトイレ窓を開ける。

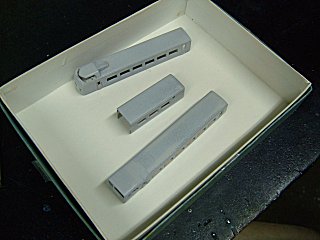

　　　一旦サフェサーを吹いて仕上りをチェック。

　　　チェック補正後、金属パーツを接着する。

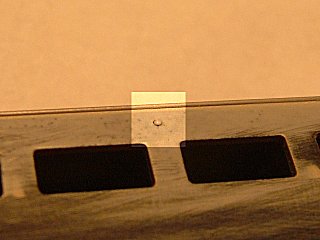

　　　警告灯は穿孔して後からパテを充填する。

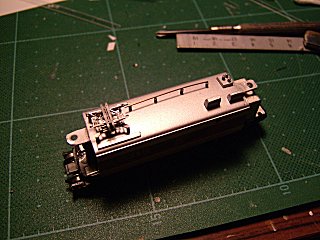

　　　屋根パーツを加工・取付け、穴を穿孔する。

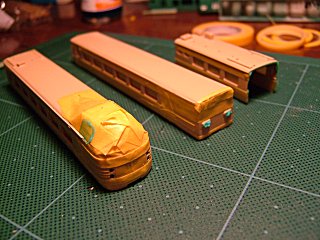

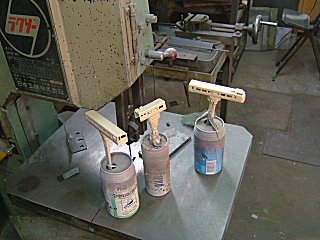

　　　第１色としてクリームを塗装。

　　　マスキングをする。

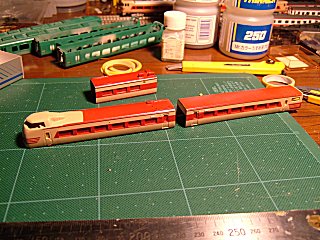

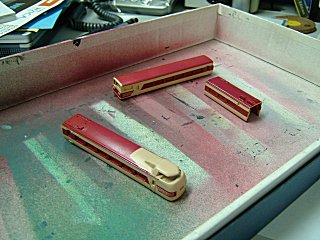

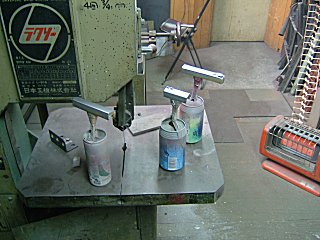

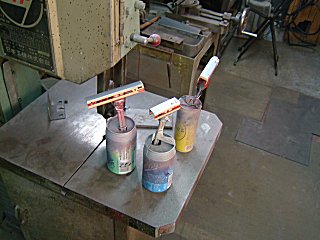

　　　第２色として赤を塗装。

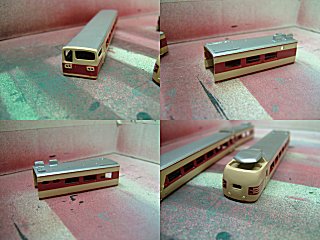

　　　塗装段を取り、適宜タッチアップする。

　　　側面小パーツに色差しする。

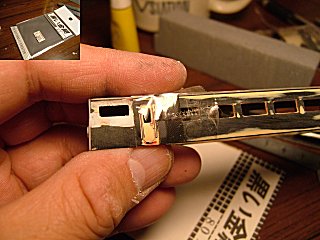

　　　銀塗装用マスキングを行う。

　　　銀塗装を行う。

　　　チェックの上適宜タッチアップする。

　　　デカールを貼る。

　　　クリア仕上げを行う。

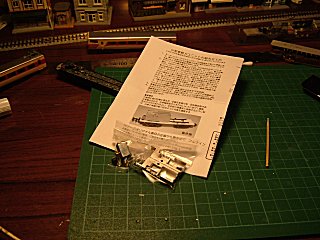

　　　アルナイン動力に換装を決定。

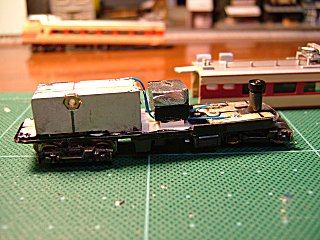

　　　水平を取りつつ、動力を組み立てる。

　　　Ｍｃ１側に先頭ガラスを貼る。

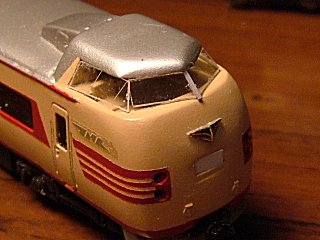

　　　Ｍｃ３側に支柱を立て、先頭ガラスを貼る。

　　　中間車を組立て、高圧線を張る。

　　　Ｍｃ１のスカートを組立て、カプラーを装着。

　　　Ｍｃ３のスカートを仕上げ、カプラーを装着。


　　　ヘッドライト用光ファイバを配線。

　　　次に、テールライト用光ファイバを配線。

　　　ペーク基板とスプリングで集電子を製作。

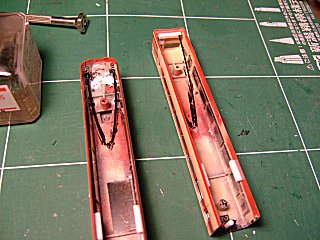

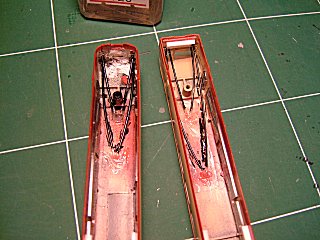

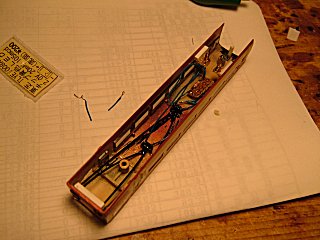

　　　ＬＥＤを配線、遮光する（Ｍｃ１）。

　　　ＬＥＤを配線、遮光する（Ｍｃ３）。

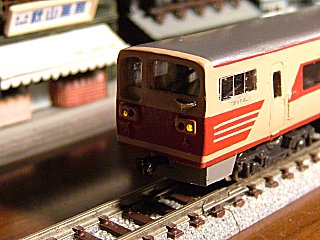

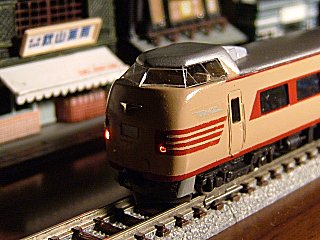

　　　ヘッドライト点灯（Ｍｃ１）。

　　　ヘッドライト点灯（Ｍｃ３）。

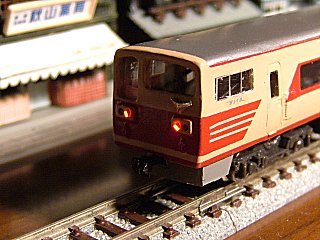

　　　テールライト点灯（Ｍｃ１）。

　　　テールライト点灯（Ｍｃ３）。


　　ミニギャラリー

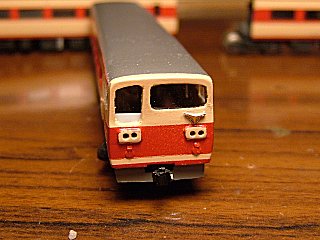

　　　Ｍｃ１側先頭車。

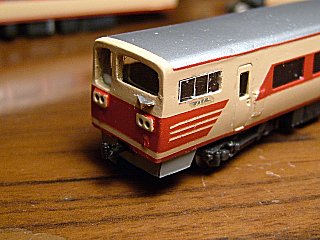

　　　Ｍｃ３側先頭車。

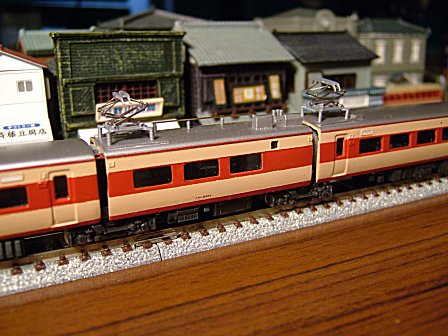

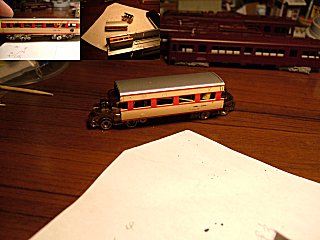

　　　Ｍ２中間車（公式側）。

　　　Ｍ２中間車（非公式側）。

　　　Ｍｃ１先頭車からのビュー。


　　※主要パーツ　　　トップ模型　　　オリジナル動力とＴ車ボルスター２両分
　　　　　　　　　　　　　　　　　　　後にアルモデルのアルナイン動力に換装。
　　　　　　　　　　　ＴＯＭＩＸ　　　＃２３３６　クハ３８１　２両
　　　　　　　　　　　　　　　　　　　＃２３３８又は２３３９　モハ３８０／３８１
　　　　　　　　　　　銀河モデル　　　＃６０　タイフォンカバー・寒冷地電車用
　　　　　　　　　　　　　　　　　　　＃７７　行先表示器・新性能電車用
　　　　　　　　　　　　　　　　　　　＃７９　サボ受けセット・電車用
　　　　　　　　　　　ＫＡＴＯ　　　　４２６７Ｆ　サハ６８０パンタグラフ
　　　　　　　　　　　　　　　　　　　Ｚ０４−０４９０　特急マーク小
　　　　　　　　　　　　　　　　　　　Ｚ０４−０３９３　特急マーク大
　　　　　　　　　　　ワークアソシエーション　黒い金網　８０メッシュ

　　※電装パーツ　　　東芝　　　　　　TLYE1008A（ヘッドライト）
　　　　　　　　　　　　　　　　　　　TLSE1008A（テールライト）
　　　　　　　　　　　その他　　　　　抵抗　５１０オーム・１／４Ｗ

　　※主要ケミカル　　ＧＭ　　　　　　＃４　　クリーム４号（ボディ）
　　　　　　　　　　　　　　　　　　　＃９　　ねずみ１号（台車・スカート・床下機器）
　　　　　　　　　　　タミヤエナメル　Ｘ−１　　ブラック（遮光用）
　　　　　　　　　　　　　　　　　　　Ｘ−２　　ホワイト（行先表示器）
　　　　　　　　　　　　　　　　　　　Ｘ−２７　クリアレッド（テールライト、警告灯）
　　　　　　　　　　　ＧＳＩクレオス　＃８　　　　シルバー（ボディ屋上・窓桟）
　　　　　　　　　　　　　　　　　　　＃８１　　　赤２号（ボディ帯）
　　　　　　　　　　　　　　　　　　　Ｂ−５１６　スーパークリア半光沢

　　※その他パーツ　　半田、リード線、ベークライトプリント基板、真鍮線、エポキシパテ、
　　　　　　　　　　　アルミフォイル、プラ板（白と透明）、プラスリップ、光ファイバ、
　　　　　　　　　　　透明ゴムボンド、瞬間接着剤、特殊ボンド（スーパーＸ）、マスキング
　　　　　　　　　　　ジェル、マスキングテープ（タミヤ又はＡＩＺＵ製）、０．５ミリ真鍮線、
　　　　　　　　　　　交流機関車等のジャンクボディから高圧碍子、ＧＭジャンクからウェイト
　　　　　　　　　　　とスプリング、アリイジャンクから自連ダミーカプラー（他社製可）
