小田急３０００形通勤車　Making of OER Series 3000 Commuter Car
　Japanese Only.

藤本さんからの委託により、車体の完成したクロスポイントの小田急３０００形
２次車キットをライティング製作し、好結果を得たのに気を良くして私も取得し
て本格的に製作することにしました。例によってカプラー交換、ヘッド・テール
ライト点灯仕様にしてみます。後日中間車２両キットを入手し、３次車もどきで
８連化してみました。

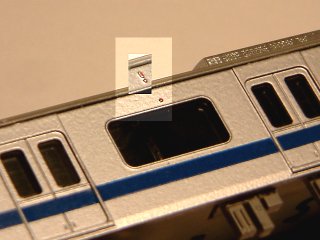

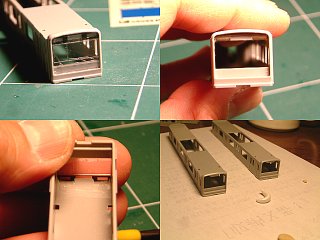

　　　予めライトスペースを切削加工する。

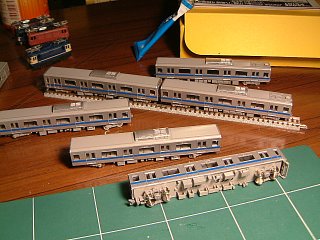

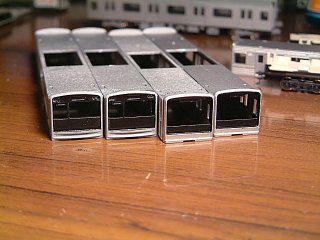

　　　黒→銀の順にマスキング塗装。

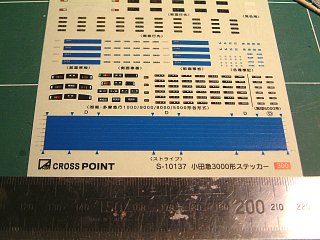

　　　付属の帯シールは自分で裁寸・カットする。

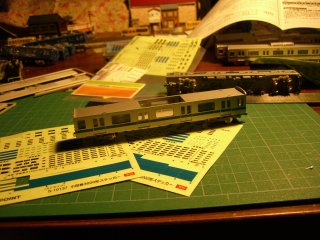

　　　帯シール等を貼り付ける。

　　　非常灯火類に色差しをする。

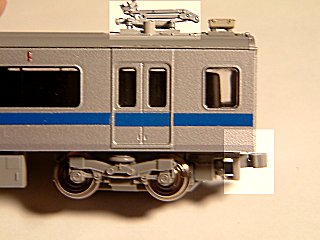

　　　Ｍ車はカプラー間隔を詰め、パンタを装着。

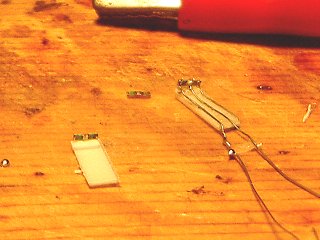

　　　ＬＥＤはプラ板上で組み立てる。

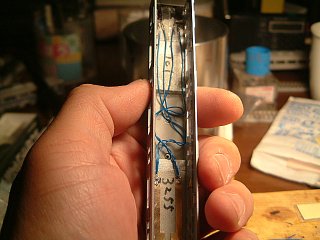

　　　車体内部での配線の様子。

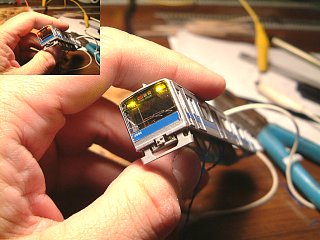

　　　実際に点灯させて光軸調整。

　　　シャーシに抵抗器を配線する。

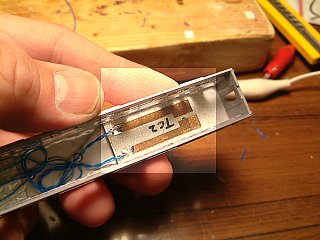

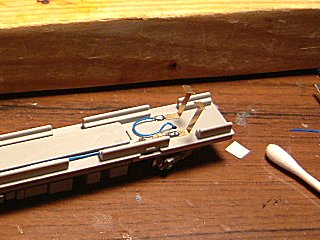

　　　燐青銅板を使って回路接続させる。

　　　後日８連化様中間車を追加製作。

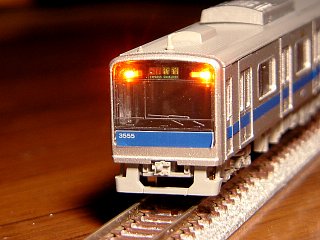

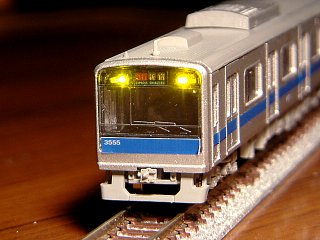

　　　ヘッドライト点灯。

　　　テールライト点灯。



　　※主要パーツ　　　クロスポイント　＃１０１５２　小田急３０００形２次車キット
　　　　　　　　　　　ＧＭストアー　　　　　　　　　小田急３０００形中間車バラキット　　　　　　　　　　　　　
　　　　　　　　　　　ＫＡＴＯ　　　　１４０３７Ｆ　叡電デオ９００パンタグラフ
　　　　　　　　　　　　　　　　　　　１１−７０７　ＫＡＴＯカプラーＮ灰色

　　※電装パーツ　　　東芝　　　　　　TLYE1008A（ヘッドライト）
　　　　　　　　　　　東芝　　　　　　TLSE1008A（テールライト）
　　　　　　　　　　　その他　　　　　抵抗　５１０オーム・１／４Ｗ

　　※主要ケミカル　　ＧＭ　　　　　　＃９　　　ねずみ１号（屋根、床下機器、スカート）
　　　　　　　　　　　　　　　　　　　＃１０　　黒（前面上部）
　　　　　　　　　　　　　　　　　　　＃１４　　灰３号（屋上機器）
　　　　　　　　　　　タミヤエナメル　Ｘ−２７　クリアレッド（表示灯、テールライト）
　　　　　　　　　　　ＧＳＩクレオス　＃８　　　銀（車体、クーラー）
　　　　　　　　　　　　　　　　　　　Ｂ−５１５　サフェサー１２００
　　　　　　　　　　　　　　　　　　　Ｂ−５１６　スーパークリア半光沢

　　※その他パーツ　　半田、リード線、燐青銅板、銅箔テープ、マスキングテープ、
　　　　　　　　　　　マスキングジェル、プラ板、透明プラ板、両面テープ


続く　NEXT 　戻る　BACK
