ウィンのＥシリーズ「クモユニ１４３−１身延線色」はお手軽ながらヘッド・
テールライトの点灯ができません。幸い床板がＫＡＴＯ台車に対応しているの
で、ＬＥＤやプラ板、端材として余っているウェイトや集電板パーツを用い、
ライティング化します。なお、２００３年３月末にはＫＡＴＯから１１５系身
延線色が発売されるので、これとの併結を考え、各々のサイドのスライドスイ
ッチによるＯＮ−ＯＦＦを可能とします。

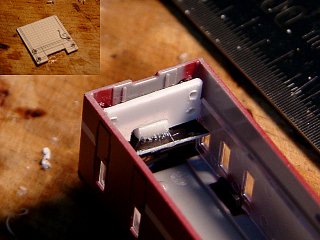

　　　１ｔプラ板を寸法合せしライト位置に穿孔。

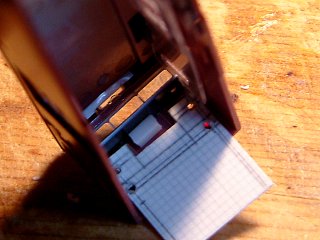

　　　ボディの遮光を忘れずに。

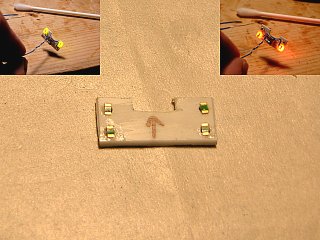

　　　ＬＥＤを穴に埋込み、配線する。

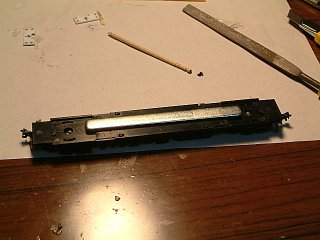

　　　元のウェイトを外し、ＧＭウェイトに換装する。

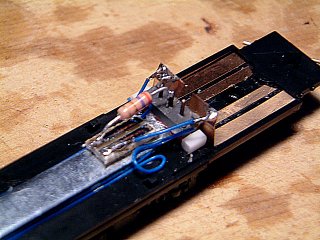

　　　KATO端材集電板、抵抗、スイッチ等を配線する。

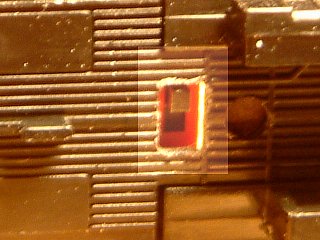

　　　両サイドにスライドスイッチを配置。

　　　スカートはKATOパーツを流用。

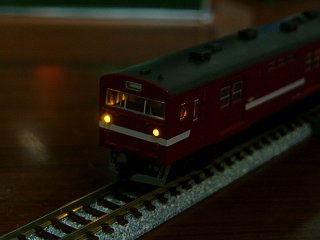

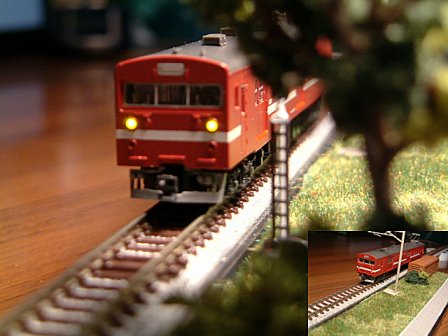

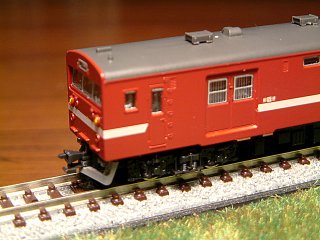

　　　ヘッドライト点灯。

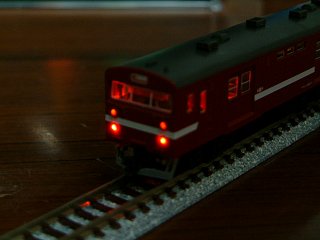

　　　テールライト点灯。


　　※主要パーツ　　　ウィン　　　Ｅ−６０６　　　クモユニ１４３−１身延線色
　　　　　　　　　　　ＫＡＴＯ　　４００２−１Ｄ　ＤＴ３３Ｔ台車（ピン止めに改造）
　　　　　　　　　　　　　　　　　１１−７０３　　密連カプラー
　　　　　　　　　　　　　　　　　余りパーツ　　　スカート、集電板
　　　　　　　　　　　ＧＭ　　　　余りパーツ　　　１８ｍ車用ウェイト
　　　　　　　　　　　ＴＯＭＩＸ　余りパーツ　　　ＰＳ１６Ｂ
　　　　　　　　　　　ＬＥＤ　　　東芝　ＴＬＹＥ１００８Ａ（ヘッドライト）
　　　　　　　　　　　　　　　　　　　　ＴＬＳＥ１００８Ａ（テールライト）

　　※その他パーツ等　プラ板（２ｔ、０．５ｔ）、ガラスエポキシ基板、
　　　　　　　　　　　リード線、抵抗、スライドスイッチ、アルミフォイル等
