２０５系1000番台南武支線　Making of Series 205-1000 Nanbu Shisen Type
　Japanese Only.

山手線置換えで発生した２０５系を尻手−浜川崎間の南武支線用に改造した２
０５系１０００番台車。ＧＭ（クロスポイント）のキットを素材に、種車をＫ
ＡＴＯの２０５系モハユニットにして屋根板、クーラー、下回りを利用し、特
徴ある塗分帯は付属のシールを使わず、マスキング塗装を実施。定番のライテ
ィングを白色ＬＥＤで行うなど、オリジナリティとギミックを加えて製作しま
した。

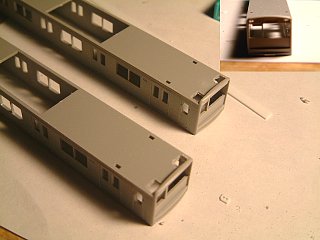

　　　ボディにライティング穴を加工する。

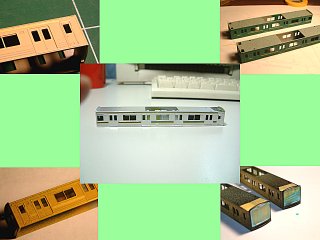

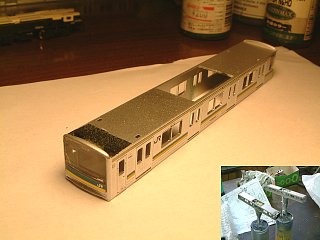

　　　クリーム・緑・黄・黒・銀の順で塗装。

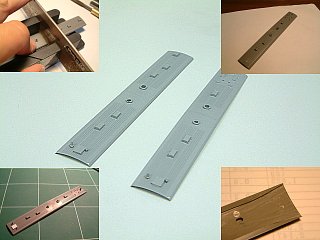

　　　種車の屋根は少し長いためカット＆加工する。

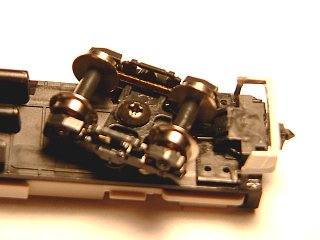

　　　クモハ２０５のカプラーはＴＮ０３３４を使用。

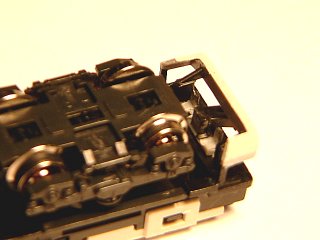

　　　クモハ２０４のカプラーはダミーとする。

　　　タッチアップ等終了後ボディはクリア処理へ。

　　　窓パーツ入れし、車高を調整する。

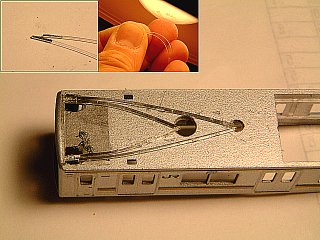

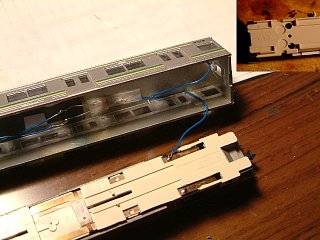

　　　光ファイバを加工し、取付穴に合せ実装する。

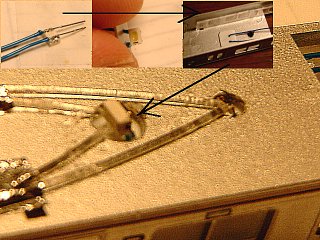

　　　ＬＥＤはプラ板基板に実装し、中屋根に取付け。

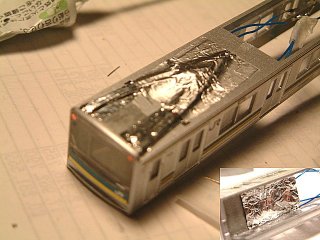

　　　ＬＥＤは両面テープとアルミフォイルで遮光。

　　　屋根を接着し、種車導電部に半田付け。

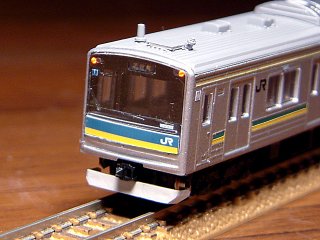

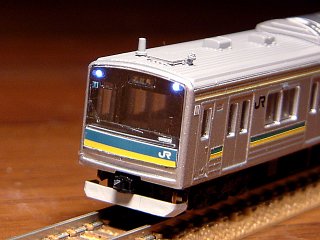

　　　ヘッドライト点灯。

　　　テールライト点灯。

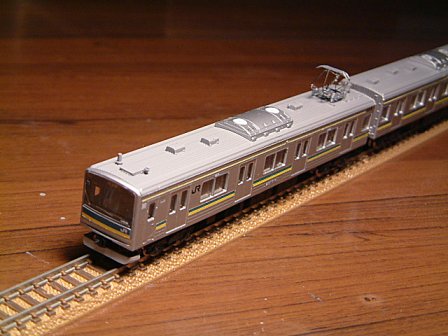

　　ミニギャラリー

　　　クモハ２０５−１００１

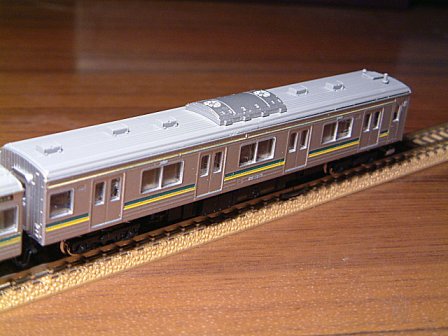

　　　クモハ２０４−１００１　Ｍ車


　　※主要ケミカル　　ＧＭ　ボディ　＃８、屋根　＃９、カプラー・スカート支柱・前面　＃１０　
　　　　　　　　　　　　　　帯色　＃５・＃１２・＃２５、スカート　＃１４
　　　　　　　　　　　ＧＳＩクレオス　Ｂ−５１３　Ｍｒ．スーパークリア、マスキングジェル

　　※主要パーツ　　　ＫＡＴＯ　＃４１３２・モハ２０５、＃４１３３　モハ２０４Ｍ
　　　　　　　　　　　　※モハ２０５が旧タイプの場合は別途に新仕様屋根板と直流ＰＳ１６Ｂ
　　　　　　　　　　　　　パンタグラフが必須。
　　　　　　　　　　　ＴＯＭＩＸ　ＴＮカプラー０３３４、ＪＲ黒インレタ
　　　　　　　　　　　日亜化学　ＮＳＣＷ−１００、東芝　ＴＳＬＥ１００８ＪＡ、抵抗
　　　　　　　　　　　三菱レーヨン　光ファイバφ０．８

　　※その他パーツ等　プラ板、信号炎管パーツ、列車無線アンテナパーツ、マスキングテープ
　　　　　　　　　　　（タミヤ、ＡＩＺＵ）各種、リード線、アルミフォイル、両面テープ
