京阪１００００系通勤車　Making of Keihan Series 10000 Commuter Car
　Japanese Only.

ＧＭが満を持して出した京阪１００００系キット。組立ては取説に沿って行いま
すが、ここでは当Ｗｅｂ名物の「ヘッド・テールライト点灯化」テクニックに絞
ってご説明致します。


　　ヘッドライト　　

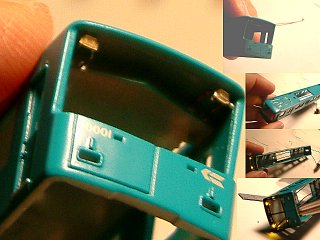

　　　ＬＥＤリード線用孔を穿孔する。

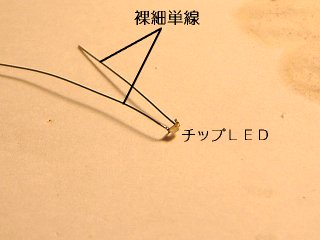

　　　ＬＥＤには裸単線を半田付けする。

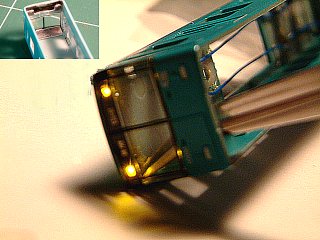

　　　パーツを実装し、加工・配線する。

　　　テールライト配線後、光軸調整し遮光する。

　　テールライト　　

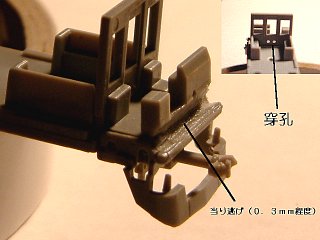

　　　運転台ブロックに穿孔と当り逃げをする。

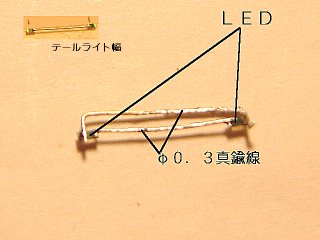

　　　ＬＥＤに真鍮線を配線する。

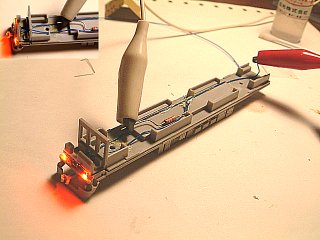

　　　配線したシャーシにＬＥＤを実装・配線する。

　　総合　　

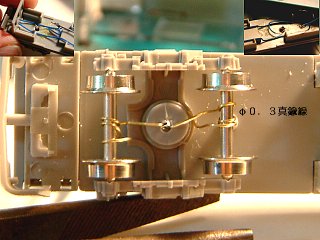

　　　真鍮線による車軸集電を行う。

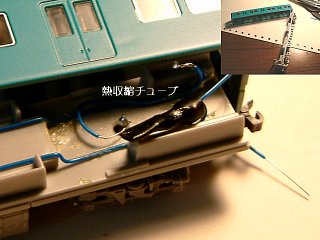

　　　組立時、ショート個所は熱収縮チューブで絶縁。



　　　ヘッドライト点灯。

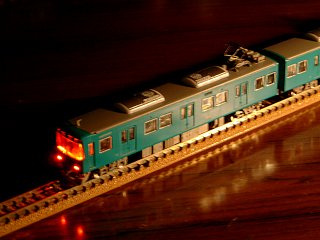

　　　テールライト点灯。

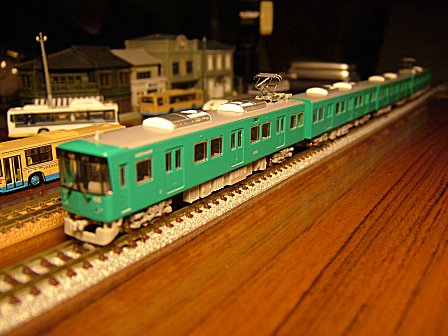

ミニギャラリー

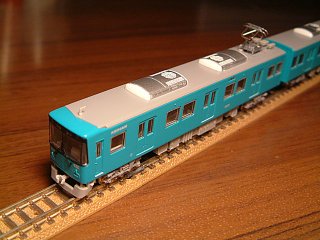

　　　１０００１　Ｍｃ１　出町柳寄

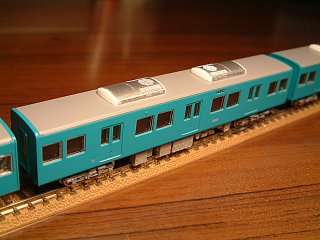

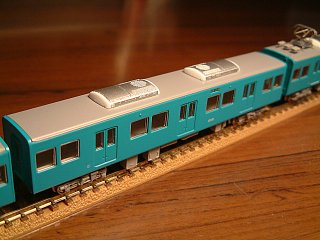

　　　１０５０１　Ｔ０　　Ｍ車

　　　１０６５１　Ｔ１

　　　１００５１　Ｍｃ２　淀屋橋寄

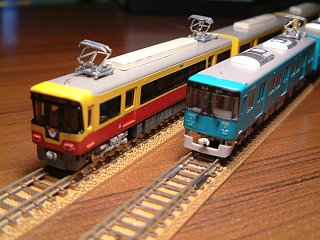

　　　８０００系とツーショット


　　※主要ケミカル　　接着剤：プラ用接着剤、ゴム系接着剤、瞬間接着剤
　
　　※主要パーツ　　　ＬＥＤ　ヘッド：東芝　ＴＬＹＥ１００８Ａ
　　　　　　　　　　　　　　　テール：東芝　ＴＬＳＥ１００８Ａ
　　　　　　　　　　　抵抗　　２７０オーム　１／２Ｗ

　　※その他パーツ等　φ０．３真鍮線、プラ板、アルミフォイル、リード線、
　　　　　　　　　　　熱収縮チューブ
