ＪＲ２０５系５００番台相模線　Making of JR-E Series 205-500 Sagami Line Car
　Japanese Only.






ＪＲ東日本の２０５系中、斬新なデザインの５００番台相模線車両を、ＧＭキ
ット組立に加え、ヘッド・テールライト点灯仕様にて製作しました。なお、都
合によりＲ１とＲ３の２編成の製作となり、後に製作したＲ３編成では、キン
グスホビーの集電パーツを使用して、ライトユニットを完全にシャーシに収容
しました。

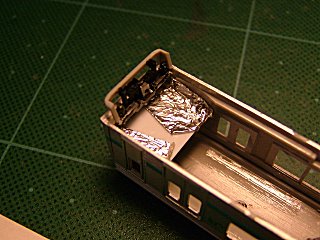

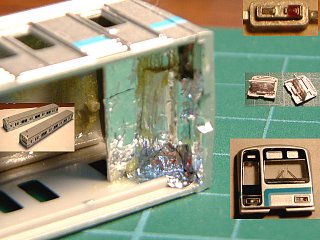

　　　(R1)前面の遮光を作り込む。

　　　(R3)前面の遮光を作り込む。

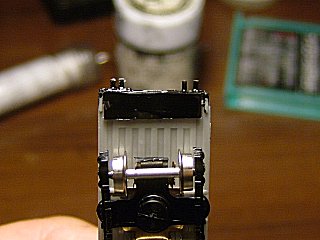

　　　(共通)Ｍ車のカプラーを詰める。

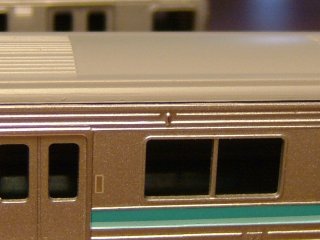

　　　(共通)ドア灯に色差しする。

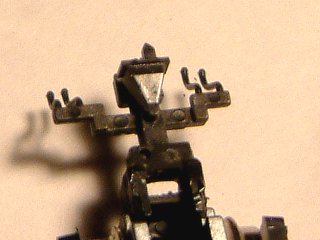

　　　(共通)スカート柱を色差しする。

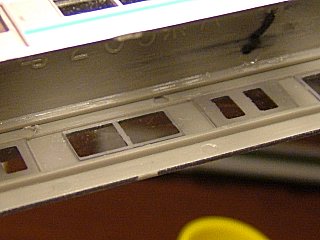

　　　(共通)窓ガラスは分割して接着する。

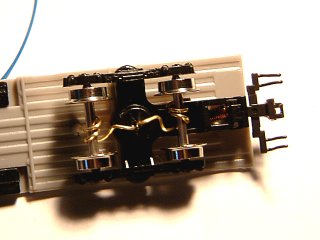

　　　(R1)0.5Mmm真鍮線を集電に使用。

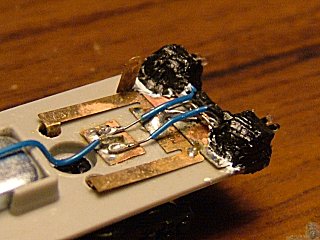

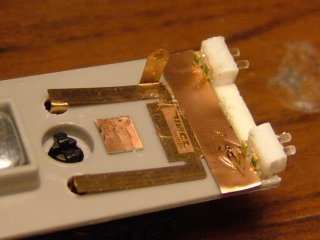

　　　(R3)キングスホビー製パーツを集電に使用。

　　　(R3)ボディ直付けにしてパテ遮光。

　　　(R3)後方の配線処理の様子。

　　　(R3)シャーシ側遮光を行う。

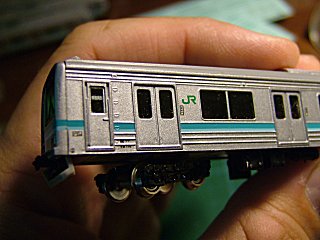

　　　(共通)インレタ・デカールを貼る。

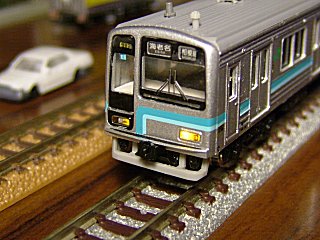

　　　(R1)ヘッドライト点灯。ＬＥＤ前面直付け。

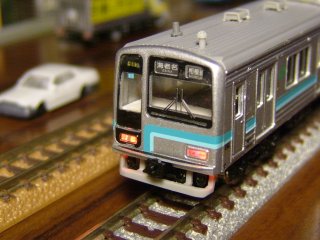

　　　(R1)テールライト点灯。

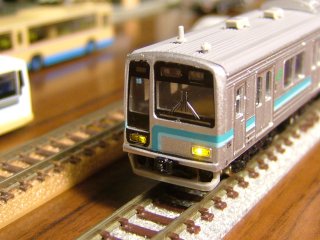

　　　(R3)ヘッドライト点灯。より光軸が明確化。

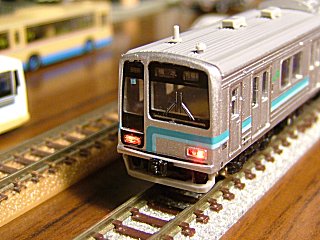

　　　(R3)テールライト点灯。



ミニギャラリー

　　　クハ２０５−５０１　Ｒ１編成・海老名行

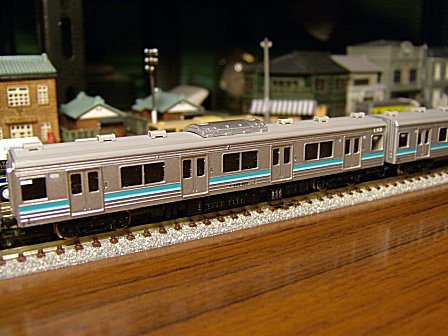

　　　モハ２０５−５０１

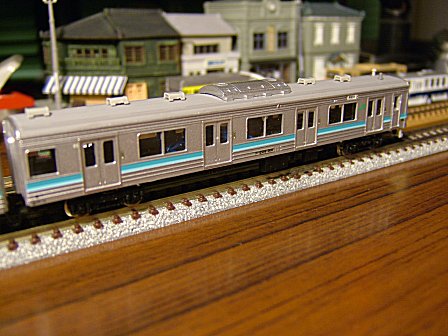

　　　モハ２０４−５０１　Ｍ車

　　　クハ２０４−５０１


　　　クハ２０５−５０３　Ｒ３編成・橋本行

　　　モハ２０５−５０３

　　　モハ２０４−５０３　Ｍ車

　　　クハ２０４−５０３


　　※主要パーツ　　　車体一式：ＧＭ　１０４４Ｔ「２０５系相模線トータルキット」
　　　　　　　　　　　ＬＥＤ：東芝　TLYE1008A（ヘッド）、TLSE1008A（テール）
　　　　　　　　　　　抵抗　：１／２Ｗ・２７０オーム
　　　　　　　　　　　集電パーツ：キングスホビー　KP-056・プラ床板他用集電板

　　※主要ケミカル　　タミヤエナメル　Ｘ−２ブラック、Ｘ−２７・クリアレッド
　　　　　　　　　　　エポキシパテ、プラ用汎用ボンド、透明ゴムボンド、
　　　　　　　　　　　ボンドＶ７、フラックス

　　※その他パーツ　　プラ板、プラ角棒、アルミフォイル、リード線、光ファイバ線、
　　　　　　　　　　　銅箔テープ、半田
