GM クモヤ143M車の電装 Making of GM Kumoya 143M Lighting
 Japanese Only.

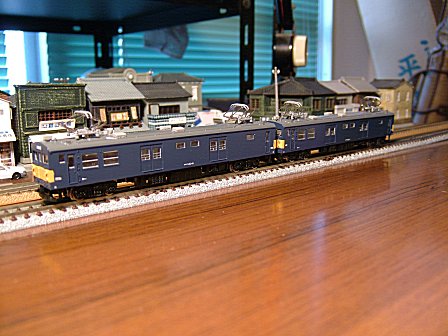

クモヤ143−1・2




GMから発売されたクモヤ143系2両キットの内、これまでウェイトの関係
でライティングが困難だったM車について製作例をご紹介します。ウェイトを
徹底的に削り、チップLEDでヘッド・テールライトを構成します。なおこの
作例はM車の大改造を要する関係上、※当WebSite記載事項に基づき修
正されて生じた損害等については一切責任を負いません。

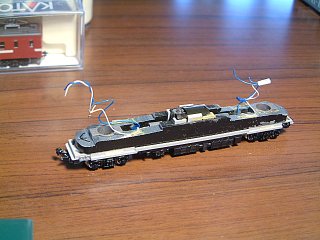

  ウェイトを削り、リード線を出す。

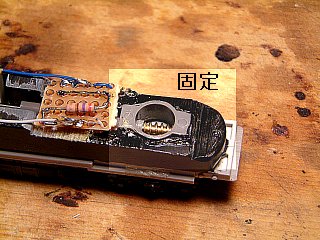

  露出した駆動機構は接着剤等で固定する。

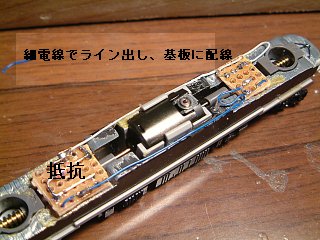

  細電線でラインを取り基板に配線。

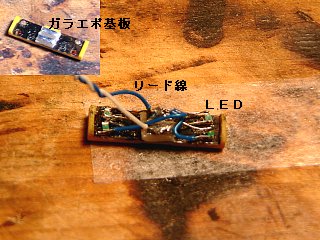

  前面黄色板にLEDを配線。

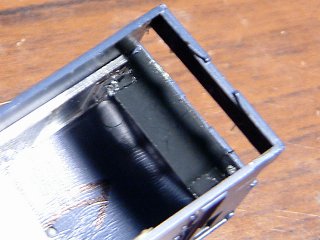

  遮光も忘れずに。

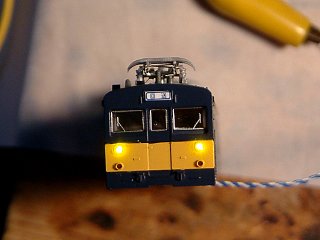

  ヘッドライト点灯。

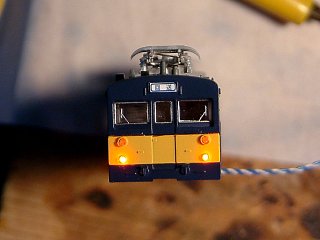

  テールライト点灯。


  ※電装パーツ    ヘッドライトLED 東芝 TLYE1008(橙)
            テールライトLED 東芝 TLSE1008(赤)、抵抗

  ※その他パーツ等  プラ板、ガラスエポキシ基板、プリント基板、リード線等
