アリイ　４８５系３０００番台の修理　Repairing of MicroAce Series 485-3000 train set
　Japanese Only.

アリイ４８５系３０００番台セット「はつかり」（Ａ５６１０）と「はくたか」（Ａ５６２０）は、
製品として下記深刻な欠陥があるため、修理法をご紹介します。なお、内容については腕に自信の
ある方のみお試し下さい。※当ＷｅｂＳｉｔｅ記載事項に基づき修理されて生じた損害等について
は一切責任を負いません。

１．Ｍ車にボディマウントＴＮカプラーが使えない不具合とその修理
　　症状：Ｍ車にボディマウントＴＮカプラーを装着すると連結長が足りず、連結できません。

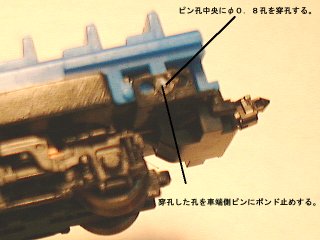

　　修理：ＴＮカプラー本体の２つある取付孔の間にφ０．８程度の孔を穿孔し、Ｍ車の車端側取
　　付ピンに填め込み、ボンド等で固定します（下図参照）。

　　


２．常点灯コントローラー使用にて暴走する不具合とその修理
　　症状：ＴＯＭＩＸ製常点灯コントローラー（Ｎ−１０００−ＣＬ等）やＫＡＴＯ製停車中点灯　　
　　　　　コントローラー（ＫＣ−１等）で運転するとスローが効かず急発進や暴走します。
　　修理：下図の様に先頭車のライトユニットを分解し、コンデンサを除去します。

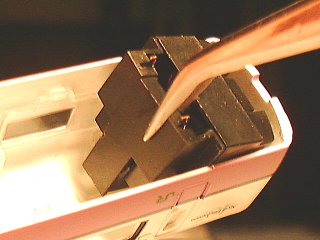

　　　ボディを外しライトユニットをつまみ出す。

　　　トップライトＬＥＤ配線に注意し後フタを外す。

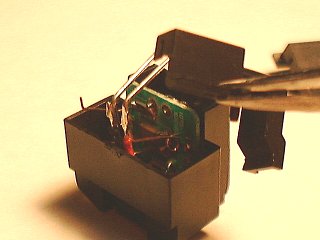

　　　ペンチでライト基板を引き出す。

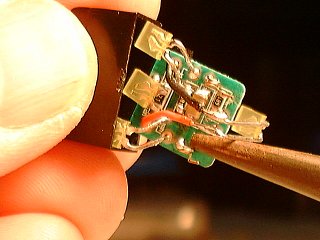

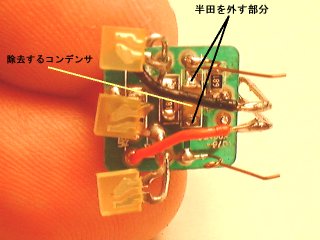

　　　図の様にチップコンデンサを半田コテで外す。

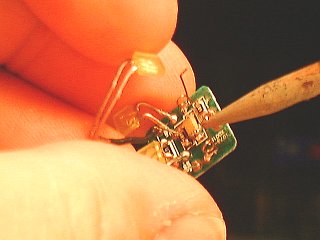

　　　コテで両脇の半田部分を熱し抉り外す。配線に注意。

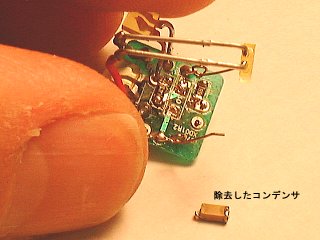

　　　外したコンデンサ。除去後元通りに組み立てる。


３．おまけ−ヘッドライトとトレインマークライトのＨＩＤ化

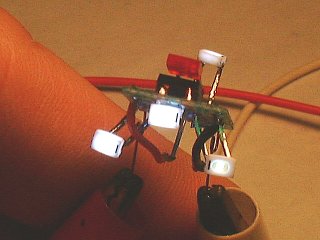

　　日亜化学 製白色チップＬＥＤ「ＮＳＣＷ−１００」を１両４個使用します。

　　　ヘッド用３個、トレインマーク用１個のＬＥＤを交換。

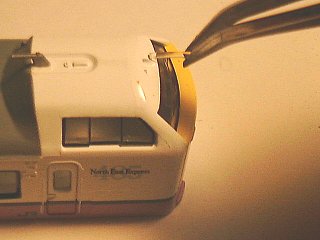

　　　トップライトブロックを光ファイバに交換。

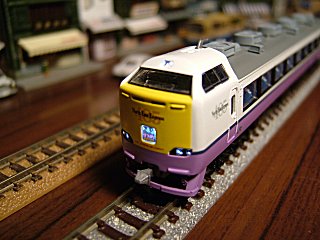

　　　見違える様なシャープなライティング！
