Ｅ２３１系　ＨＩＤ化　Remaking E231 series Headlight to HID type
　Japanese Only.

Ｅ２３１系近郊型の実車はヘッドライトが放電灯式（ＨＩＤ）なので、模型もこれに倣って改造す
ることにしました。


　　車体を分解しライトユニット基板を取り出す。

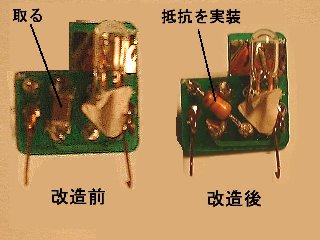

　　　基板上面　ヘッドライト豆球、ダイオードを外し、ＬＥＤを実装する。

　　　基板下面　ブリーダ抵抗を外し、跡地に抵抗をダイオードに沿って実装する。

　　車体を組み立てる。ＬＥＤを動かして最大照度になる様調整する。

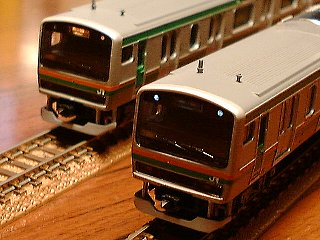

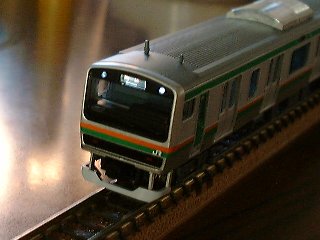

　　　ＪＲ次世代車に相応しい放電灯。


　　※使用材料　日亜化学　φ３白色LED　NSPW300B(3.6V 20mA 2,800mdc)
　　　　　　　　抵抗　430オーム 1/4W以上
