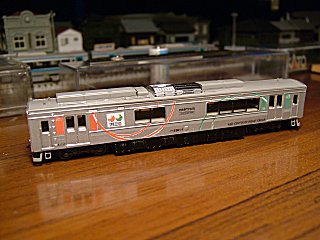

キヤＥ９９１系・ＮＥトレイン Making of Kiya E991 NE Train Hybrid Car
　Japanese Only.

２００４年８月、第５回国際鉄道模型コンベンション会場で購入したワール
ド工芸製キヤＥ９９１・ＮＥトレインキットをライティングテクニックを加
味して製作します。



　　車体製作編

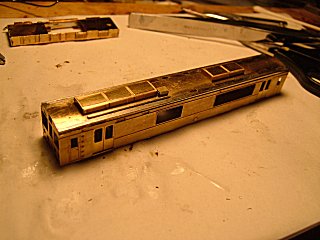

　　　車体を組み立てる。

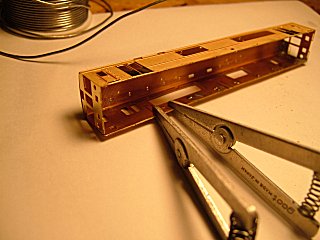

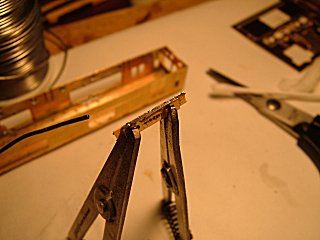

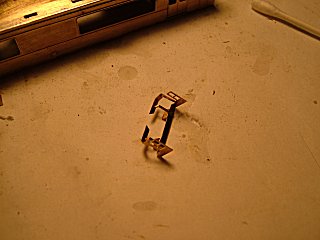

　　　小物パーツの半田付けはクリップを使用。

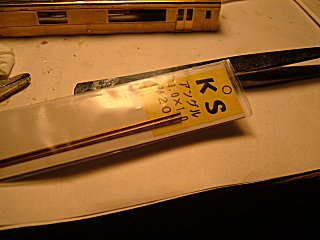

　　　上級者用パーツはＫＳ製アングルで代用。

　　　組立後は十分にキサゲ処理を行う。

　　　小物パーツは瞬着で組み立てる。

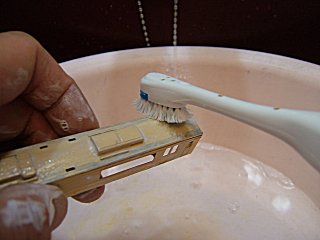

　　　酸洗い前にクレンザー洗浄する。

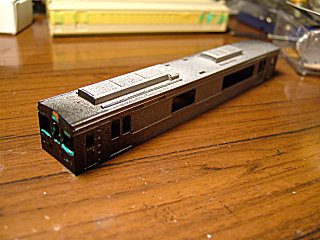

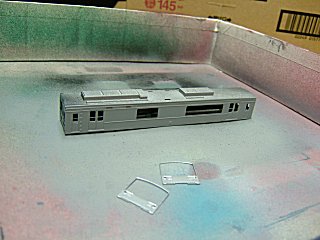

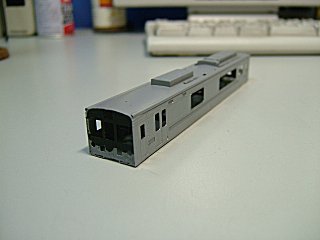

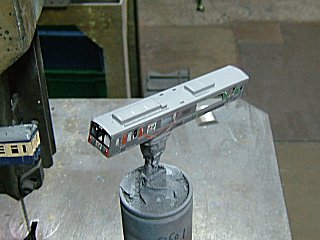

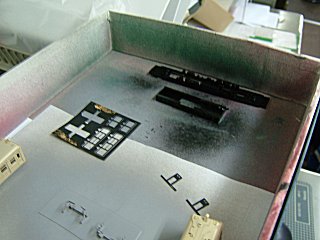

　　　酸洗い後、プライマー処理をして塗装へ。

　　　前面のマスキングをする。

　　　ボディはねずみ１号、前面は銀を塗る。

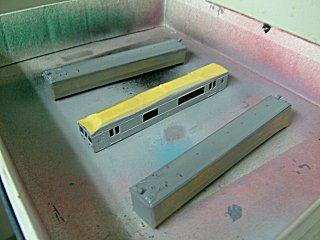

　　　帯色塗装後、マスキングして車体色を塗る。

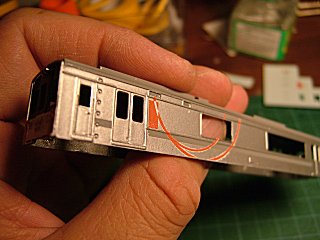

　　　マスキングを剥いで塗装状況をチェック。

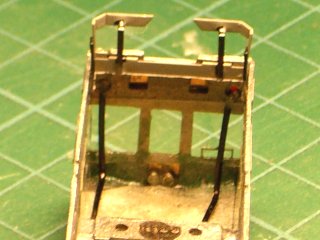

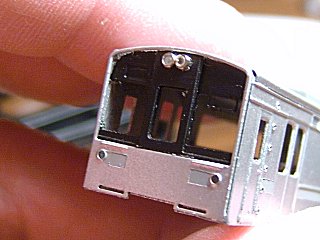

　　　前面を組み立てる。

　　　デカーリングを行う。

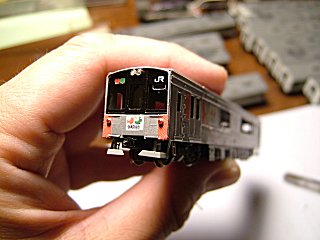

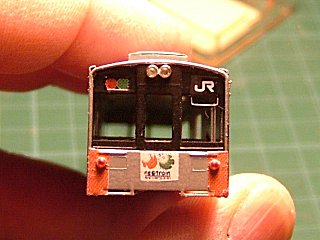

　　　ＪＲマークやライトパーツを装着。

　　　クリア処理をする。

　　　クーラー等のパーツを装着。

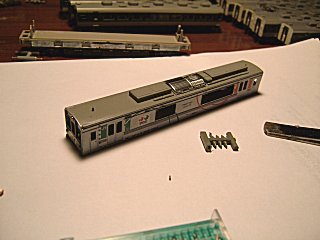

　　　スカートパーツを差し込む。

　　　窓入れをする。

　　　動力はＴＮカプラーに換装する。

　電装編

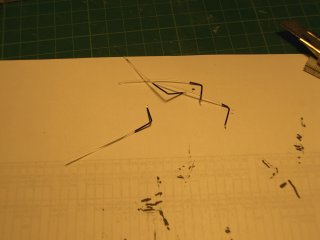

　　　テールは光ファイバを加工し導光。

　　　動力の干渉に注意して配線。

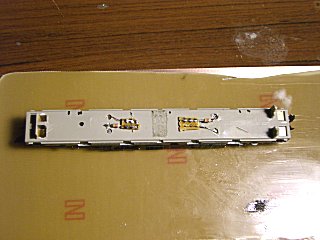

　　　動力を加工し、抵抗基板を配線。

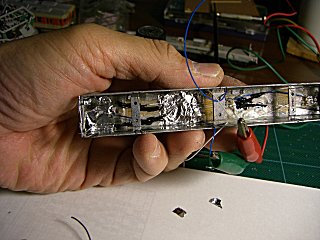

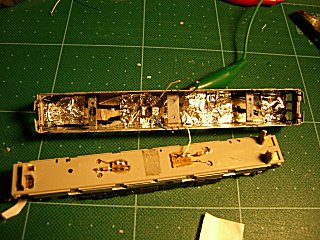

　　　配線後、遮光する。

　　　合体配線する。

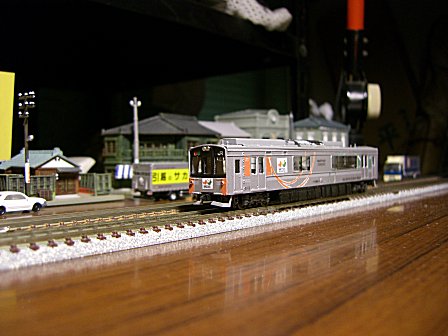

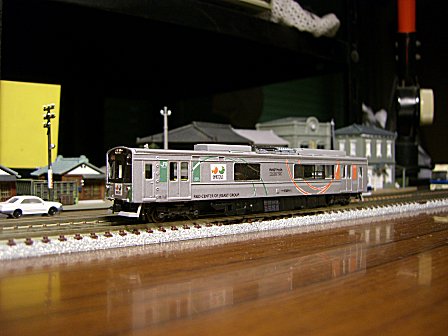

　ミニギャラリー
　　　赤色側

　　　緑色側


　　主要パーツ　　　車体キット　　　ワールド工芸　キヤＥ９９１・ＮＥトレインキット
　　　　　　　　　　動力　　　　　　ＴＯＭＩＸ　０６６７　　　ＤＴ６１
　　　　　　　　　　クーラーパーツ　ＴＯＭＩＸ　ＰＣ−１０３　ＡＵ７２０Ａ
　　　　　　　　　　カプラー　　　　ＴＯＭＩＸ　０３３４　密連ＴＮカプラー
　　　　　　　　　　ＪＲマーク　　　ＴＯＭＩＸ　０８２３　ＪＲマークインレタ白
　　　　　　　　　　ランボード　　　ＫＳ　　　　真鍮アングル１．０ｘ１．０
　　　　　　　　　　ライトパーツ　　銀河モデル　Ｎ−０１７　シールドビーム
　　　　　　　　　　　　　　　　　　　　　　　　Ｎ−０２０　テールライト

　　電装パーツ　　　東芝　　　　　　ＴＬＹＥ１００８Ａ（ヘッドライト）
　　　　　　　　　　　　　　　　　　ＴＬＳＥ１００８Ａ（テールライト）
　　　　　　　　　　　　　　　　　　抵抗（１／２Ｗ、５１０オーム）

　　ケミカル　　　　ＧＭ　　　　　　＃８銀（ボディ）、＃９ねずみ１号（帯）、
　　　　　　　　　　　　　　　　　　＃１０黒（床下機器）
　　　　　　　　　　ＧＳＩクレオス　Ｊ３３艶消しブラック（前面、窓枠）
　　　　　　　　　　　　　　　　　　Ｂ−５１５　サーフェサー１２００
　　　　　　　　　　　　　　　　　　Ｂ−５１６　スーパークリアー半艶
　　　　　　　　　　　　　　　　　　マスキングジェル、デカールソフター
　　　　　　　　　　タミヤエナメル　Ｘ−２　　ブラック（遮光用）
　　　　　　　　　　　　　　　　　　Ｘ−２７　クリアレッド（テールレンズ用）
　　　　　　　　　　アサヒペン　　　非鉄金属プライマー
　　　　　　　　　　マッハ模型　　　ブラスクリーン、シールプライマー
　　　　　　　　　　三菱鉛筆　　　　ポスカ銀（運行幕ホルダー色差し用）
　　　　　　　　　　白光　　　　　　フラックス（非鉄、ステンレス用）

　　その他パーツ　　半田、マスキングテープ（タミヤ、ＡＩＺＵ）、両面テープ、
　　　　　　　　　　アニメセルフィルム、ゴムボンド、瞬間ボンド、リード線、
　　　　　　　　　　プリント基板、光ファイバ、プラ板（透明、通常色）、
　　　　　　　　　　エポキシボンド、アルミ箔
