北越急行ＨＫ１００　Making of The Hokuetsu HK100 Commuter Car
　Japanese Only.





東京堂ショップで購入したＢ級レジンボディを元に北越急行ＨＫ１００を製
作しました。動力はトミーテックの２０７系用を使用し、チップＬＥＤによ
るライティングができる様工夫しました。



　　　動力の前作業を行う。　

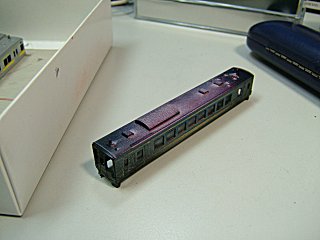

　　　ボディと動力のスリ合わせを行う。

　　　ボディ欠損部を修正する。

　　　赤、青、黒、白の順に塗装する。

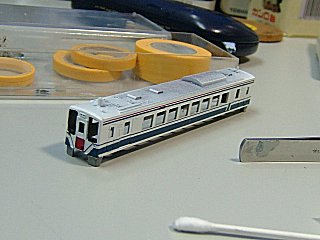

　　　塗り上がりの例。

　　　タッチアップを行う。

　　　デカール貼りも行う。

　　　同２側の様子。

　　　表示灯はポスカを活用。

　　　クーラーパーツを加工・塗装する。

　　　組み立ての後クリア仕上げをする。

　　　アニメセルフィルムで窓ガラスを貼る。

　　　パンタグラフを取り付ける。

　　　光ファイバとブラックペーパーを配置する。

　　　ＬＥＤは直付け配線する。

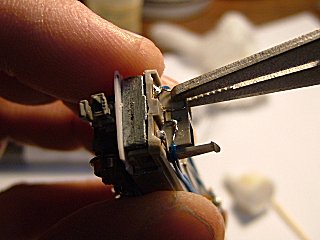

　　　細部の半田付けは放熱クリップを使う。

　　　点灯チェックを行う。

　　　遮光を十分に行う。

　　　反対側も同様。


　　主要パーツ　　　車体　　　　　　東京堂　Ｂ級レジンボディ　ＨＫ１００
　　　　　　　　　　動力・台車　　　ＴＯＭＩＸ　０６６８　ＷＤＴ５５Ｂ
　　　　　　　　　　パンタグラフ　　ＴＯＭＩＸ　０２２２　ＷＰＳ２７Ｄ
　　　　　　　　　　クーラー　　　　ＴＯＭＩＸ　ＰＣ−１０４　ＷＡＵ７０２Ｂ
　　　　　　　　　　　※上記３パーツの個別調達が困難なら、
　　　　　　　　　　　　モハ２０７−１０００Ｍ（２９２０）でも可
　　　　　　　　　　カプラー　　　　ＫＡＴＯ　１１−７０４又はダミー
　　　　　　　　　　ＬＥＤ　　　　　ヘッドライト　東芝　ＴＬＹＥ１００８Ａ
　　　　　　　　　　　　　　　　　　テールライト　東芝　ＴＬＳＥ１００８Ａ

　　主要ケミカル　　ＧＭ　　　　　　＃１赤２号、＃８銀、＃９ねずみ１号、＃１０黒、
　　　　　　　　　　　　　　　　　　＃２２小田急ブルー、＃３７白３号
　　　　　　　　　　ＧＳＩクレオス　Ｂ５１５サフェサー１２００、Ｂ５１６クリア半艶、
　　　　　　　　　　　　　　　　　　デカールソフター
　　　　　　　　　　アサヒペン　　　レジンプライマー
　　　　　　　　　　タミヤエナメル　Ｘ−１ブラック（遮光用）
　　　　　　　　　　　　　　　　　　Ｘ−２７クリアレッド（テールライト用）
　　　　　　　　　　三菱鉛筆　　　　ポスカ（黒、銀、赤）

　　その他パーツ　　アニメセルフィルム、リード線、抵抗（１／２Ｗ・５１０オーム）、
　　　　　　　　　　光ファイバ、プラ板、プラ角棒（２ｍｍ）、プラチューブ、
　　　　　　　　　　プリント基板、銅箔テープ、半田、両面テープ、透明ボンド、
　　　　　　　　　　マスキングテープ（タミヤ、ＡＩＺＵ）、ブラックペーパー
