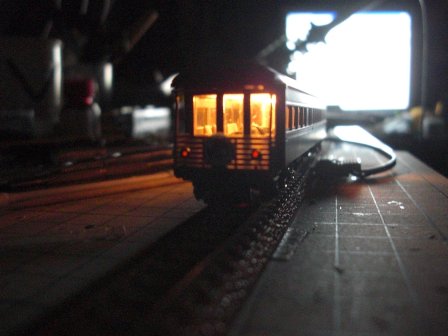

マイテ４９−２のテールライト点灯化　Remaking of Maite 49-2





ＫＡＴＯの「スハ４４系つばめ・はとセット」（１０−３９０）のマイテ４９−２（５０１
４−４）は旧仕様ボディの為、テールライトが点灯しません。これでは後に発売された「青
大将つばめ」のマイテ３９−２１に比べて見劣りがするので、光ファイバとチップＬＥＤを
使って点灯化改造をします。

　　　旧仕様ボディ故、注意して分解する。

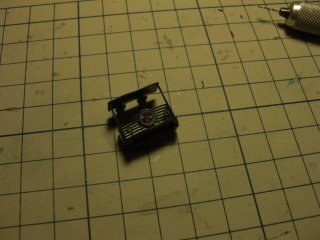

　　　テールライト用穿孔を行う。

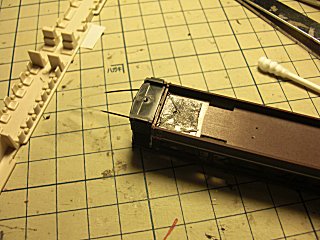

　　　ボディも同様に穿孔する。

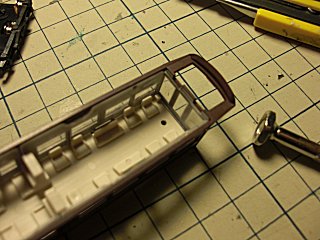

　　　チップＬＥＤ用の穿孔を行う。

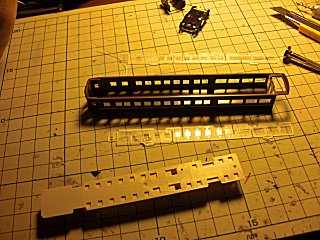

　　　色差しした光ファイバを配線・裁断する。

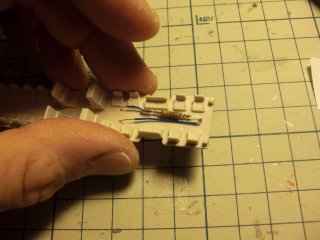

　　　チップＬＥＤを配線する。

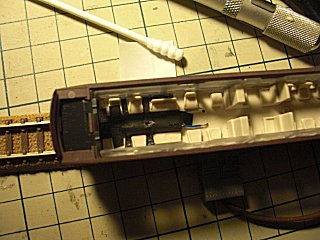

　　　リード線が集電金具に接触する様固定する。

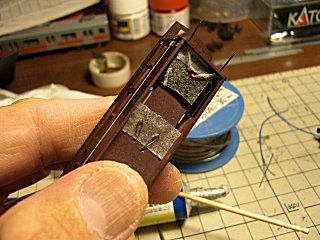

　　　ブラックペーパーで遮光する。

　　※使用パーツ　　　ＫＡＴＯ　　　５０１４−４　マイテ４９−２
　　　　　　　　　　　東芝　　　　　チップＬＥＤ・TLSE1008A
　　　　　　　　　　　三菱レーヨン　０．７５ミリ径光ファイバ

　　※使用ケミカル　　両面テープ、透明ゴム系ボンド、黒ペイント

　　※その他パーツ　　５１０オーム・１／２Ｗ抵抗器、リード線、半田、ブラックペーパー
