ライティングに於いて、チップＬＥＤは微小な製作が可能な反面、高価で破損し易い欠点が
あります。ここでは、ＬＥＤとしては最も安価に入手出来、カラーバリエーションも豊富な
３ミリ径ＬＥＤを使ったライティング例をご紹介します。

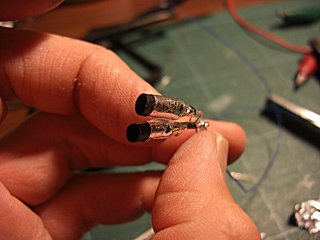

　　　３ミリ径ＬＥＤをヘッド・テールで整列・遮光する。

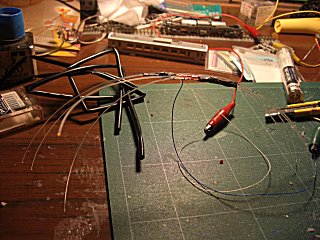

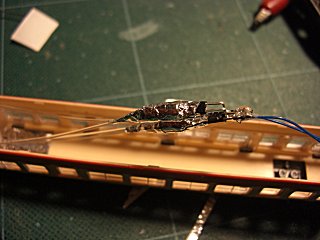

　　　光ファイバを光学結合する。

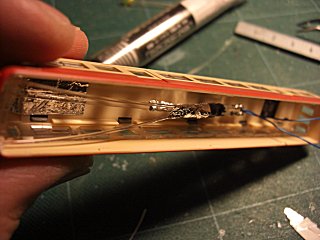

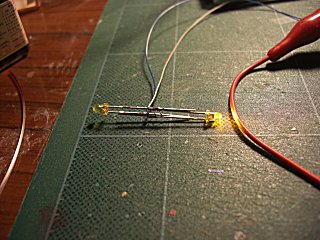

　　　単行車ならＬＥＤを背中合わせ接続する。

　　　単行車のテールはＬＥＤのバックライトを使う。

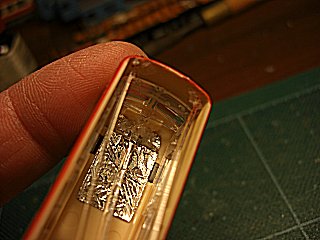

　　　更にアルミホイル、パテ等で遮光を強化する。

　　　光ファイバ等の固定はグルーガンを使用する。
