ＧＭ台車集電化　Electoronic remaking of ＧＭ trucks
　Japanese Only.


　　

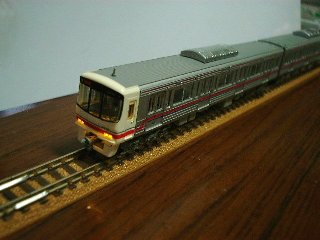

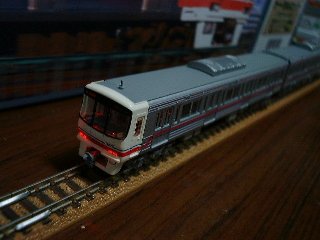

グリーンマックス（ＧＭ）の台車には集電機構がないため、キットを組んだだけではヘッド・テール
ライトが点灯せず、他社車両に比べ見劣りがします。福原金属製のφ０．２５真鍮線を使い、ピンバ
イスや半田ごて（４０Ｗ）等通常の工具で出来る集電化改造をご紹介します。

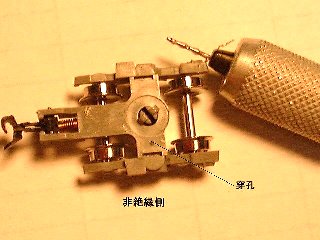

　　　非絶縁側枕張りに０．５mmキリのピンバイスで穿孔する。

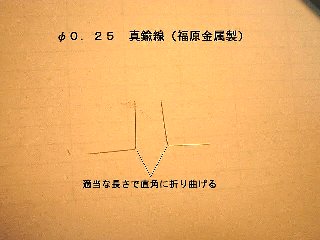

　　　φ０．２５真鍮線を３０mm＋３０mm長で直角に折り曲ておく。

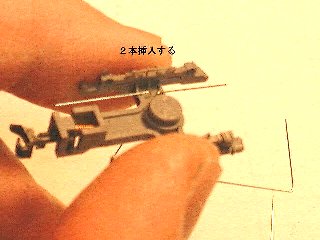

　　　真鍮線２本を穿孔穴に差し込む。

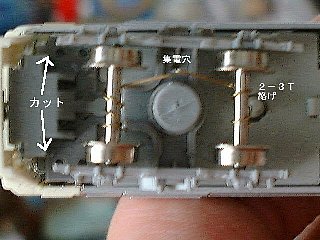

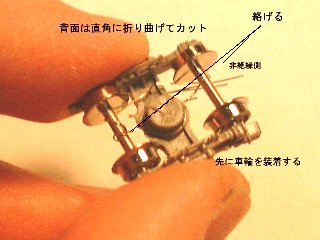

　　　絶縁方向を合わせ、両車軸に真鍮線を２〜３回絡ませる。

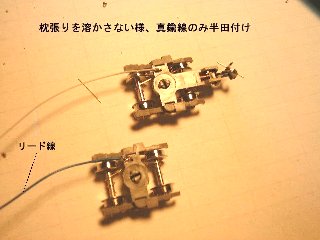

　　　一方の真鍮線はリード線を半田付けした後短くカットする。


　　※台車からのリード線は床板に穴をφ１mm穿孔し、そこから配線する。
　　※絶縁に問題なければ、台車ピン中心に穿孔し、そこから真鍮線を配線しても良い。
